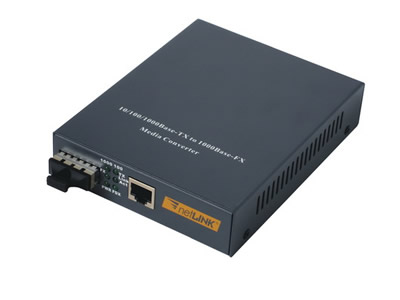

Bộ chuyển đổi quang điện HTB-GS-03 2 sợi 1Gb (1000Mbs) Netlink là thiết bị thu phát và chuyển đổi qua lại giữa tín hiệu quang và tín hiệu điện với 1000BASE-T chạy cáp quang Singlemode.
Bộ chuyển đổi quang điện HTB-GS-03 2 sợi 1Gb (1000Mbs) là cách gọi ngắn gọn của Gigabit Ethernet Media Converter một trong những bộ chuyển đổi đang được dùng rất phổ biến chạy tốc độ 1G. Nó được dùng để truyền tải và mở rộng hệ thống mạng với khoảng cách từ 100m đến 25Km.
Được sử dụng trong mạng Ethernet diện rộng, kết nối các thiết bị trong hệ thống mạng của một thành phố – mạng MAN. Bạn không cần cấu hình hay cài đặt cho thiết bị bộ chuyển đổi converter quang 1Gb Netlink HTB-GS-03 nó có khả năng thích ứng với hệ thống.
Bộ chuyển đổi converter quang 1Gb Netlink HTB-GS-03 là hoàn toàn phù hợp với tiêu chuẩn IEEE802.3z & 802.3ab. Nó có thể được chạy anole hoặc cài đặt vào một chuyển đổi khung rack. Các thủ tục lắp đặt và hoạt động rất đơn giản và dễ hiểu. tình trạng hoạt động có thể được theo dõi tại địa phương thông qua một tập hợp các chẩn đoán LED nằm ở mặt trước.
Thông thường trong các thiết bị dùng chuẩn Ethernet, nhà sản xuất sẽ trang bị các cáp đồng xoắn cặp như: UTP, STP, FTP…tuy nhiên loại cáp này lại rất hạn chế về khả năng cũng như khoảng cách hoạt động khiến tín hiệu chập chờn kém ổn định. Không những vậy khả năng bị nhiễu và nhiễm sét cũng tăng cao. Do đó, converter quang gigabit sẽ được dùng như một biện pháp hiệu quả để giảm thiểu những rủi ro không đáng có.
Thông số kỹ thuật HTB-GS03 25Km
| Chuẩn | IEEE802.3ab / z, IEEE802.3u, IEEE802.3x, IEEE802.1q, 10Base-T, 100B ASE-TX, 1000BASE-TX, 1000Base-SX, tiêu chuẩn 1000Base-LX |
| Tín hiệu điện | T+, T-, R+, R, GND |
| Tín hiệu quang | TX, RX |
| Chế độ làm việc | Không đồng bộ, điểm tới điểm, hỗ trợ cả full/half duplex |
| Tốc độ truyền dữ liệu điện RJ45 | Thích ứng 1000Mbps |
| Tốc độ truyền dữ liệu quang | 1000Mbps |
| Khoảng cách cáp mạng (RJ45) | 100 mét |
| Khoảng cách quang | 20 Km – Single-mode |
| Loại dây cáp điện | UTP 5 |
| Loại dây cáp quang | Signal-mode 8.3/125, 8.7/125, 9/125 hoặc 10/125μm |
| Bước sóng quang | 1310nm |
| Cổng kết nối điện | RJ45 |
| Loại sp | Converter quang 1Gb |
Điểm đặc trưng:
- Chọn nguồn rời hoặc trong 5VDC, điện áp 220VAC hoặc -48VDC.
- Chuẩn giao tiếp IEEE802.3ab / z, IEEE802.3u, IEEE802.3x, IEEE802.1q, 10Base-T, 100B ASE-TX, 1000BASE-TX, 1000Base-SX, tiêu chuẩn 1000Base-LX.
- Thích ứng full/half duplex
- Kết nối quang 2 sợi và điện
Điều kiện môi trường:
| Nhiệt độ làm việc | -0 to 65°C |
| Nhiệt độ bảo quản | -20 to 70°C |
| Độ ẩm | 5% to 95% |
Nguồn điện:
| Điện áp | Nguồn điện rời adapter 5VDC, 220VAC hoặc 48VDC |
| Công suất tiêu thụ | 4W |
Ứng dụng Bộ chuyển đổi quang điện Netlink GS-03
- Được ứng dụng rộng rãi trong thi công hệ thống mạng LAN, Internet, camera IP với khoảng cách xa, tốc độ ổn định.
- Sử dụng đấu nối đơn giản bằng đầu nối Nhanh ” Fast connect”, hoặc dùng hàn quang thông qua hộp phối quang ODF
